HK 4 Spectromètre en ligne

Avantages :

Technologie de pointe NIR.
Mesure en temps réel.
Surveillance continue de la production, assurant qualité et traçabilité constantes.
Détection rapide d’un produit non conforme.
Logiciel facile à utiliser.
Système libre permettant d’étendre l’étalonnage existant et/ou d’en créer des nouveaux indépendamment.
10 Spectres analysés par seconde.
Mesure simultanée de jusqu’à 4 constituants organiques, avec possibilité d’en calculer 2 autres.
Archivage des valeurs mesurées dans un fichier CVS consultable avec Excel.
Mesure indépendante de la couleur et de la distance.
Aucune pièce mobile dans l’optique (pas de roue à filtre).
Peu d’entretien.

Description :

Le HK4 est un appareil de mesure en ligne. Doté d’une technologie de pointe NIR (Near InfraRed), il mesure tous les constituants organiques dans les produits solides comme la viande, et dans les produits liquides avec des viscosités différentes comme le lait, l'huile, …
Lors d’une mesure, il détermine simultanément les valeurs des différents composants tels que :

Pour l’industrie laitière : la matière grasse, les protéines, le lactose, la matière sèche, rapport C/P, Collagène, etc.

Pour l’industrie de la viande : les protéines, le collagène, l’eau, etc.

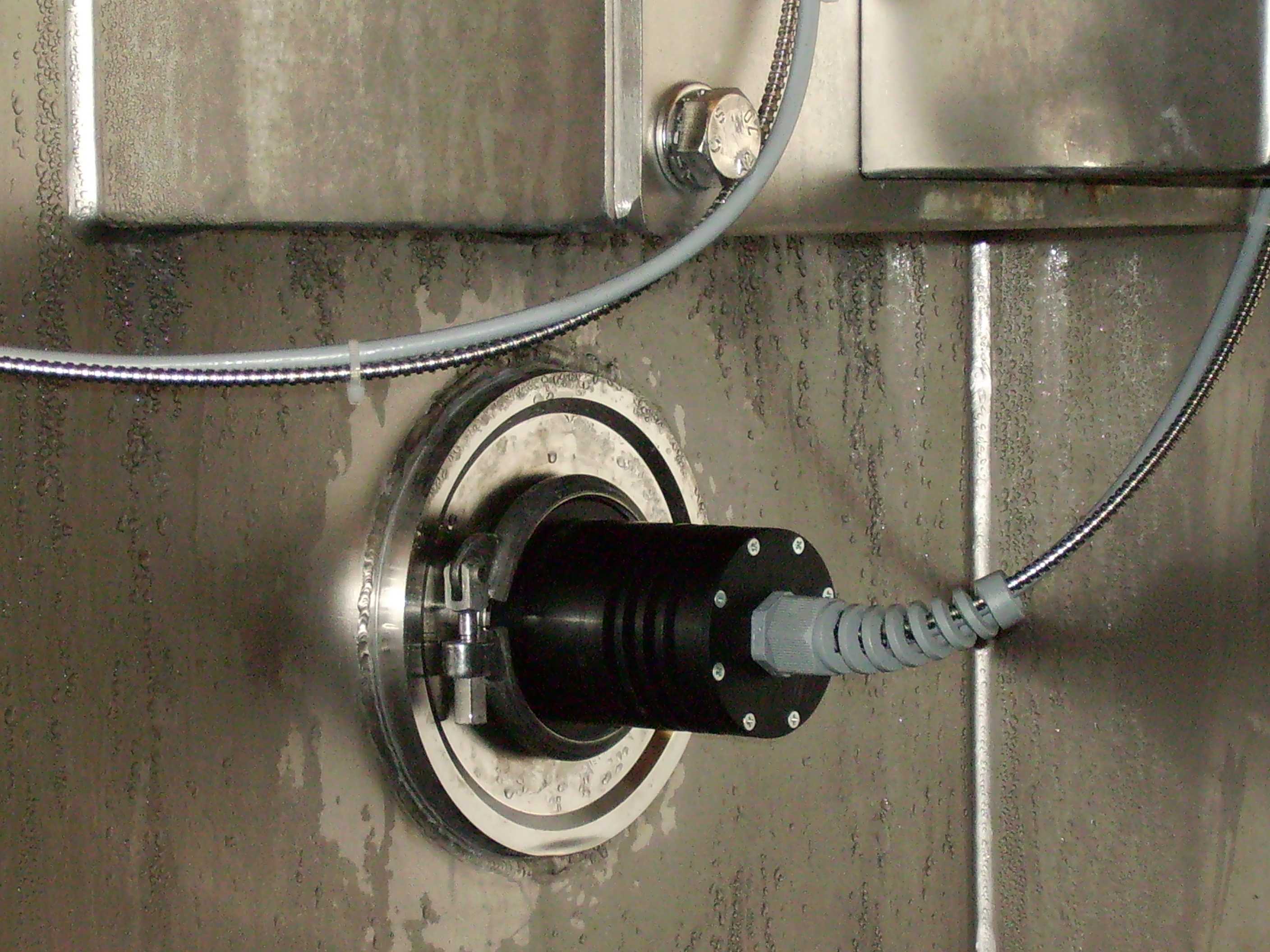

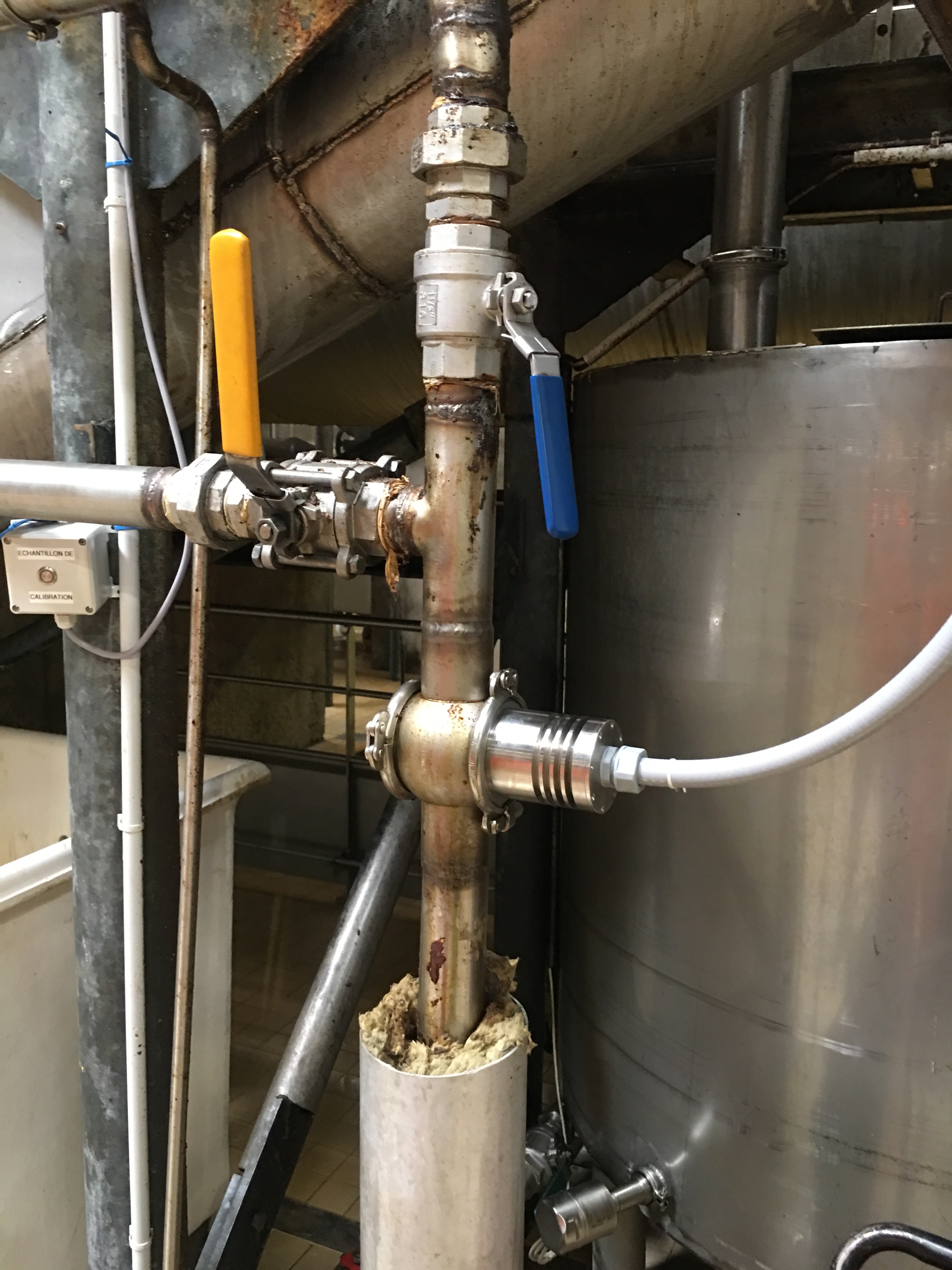

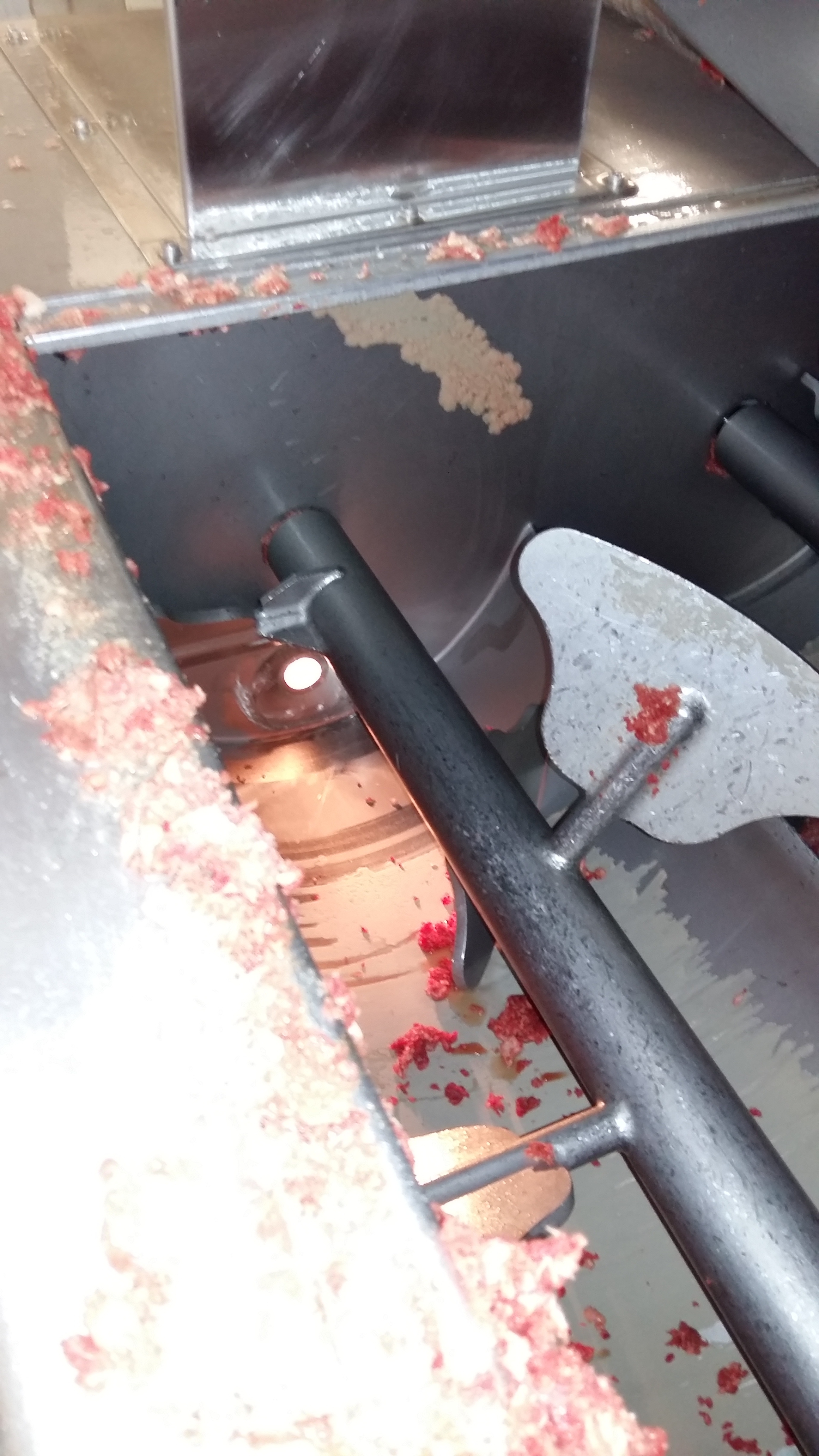

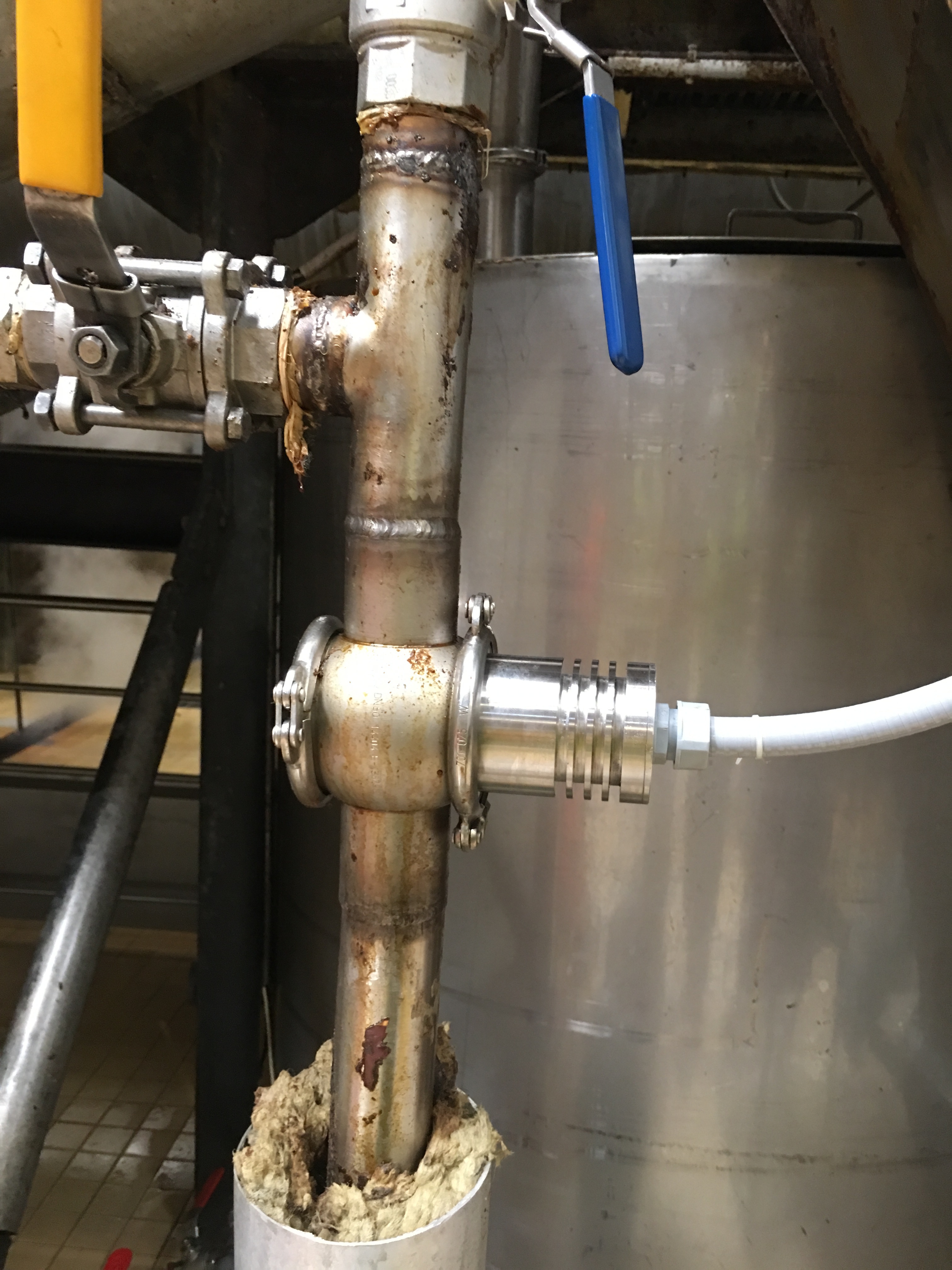

Le HK4 peut être installé sur des tuyauteries, réservoirs, cuves, cutters, hachoirs, etc.

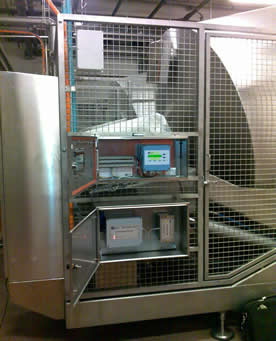

Grâce à sa construction modulaire, le capteur peut être placé dans un endroit difficile d'accès et l’unité d’évaluation dans un endroit plus aisé, assurant ainsi une manipulation optimale.
La fonction d'étalonnage est facile à utiliser (bouton de calibrage) : prise de spectres, visualisation et stockage de ces derniers dans le logiciel adéquat. Grâce à cette fonction et à son système libre, il est possible de développer des calibrages existants ou d’en créer indépendamment des nouveaux.

Aucune pièce mobile dans l’optique :

En tant que détecteur, le constructeur HARRER & KASSEN utilise une barrette à diode NIR (spectromètre) avec refroidissement thermoélectrique (nécessaire pour obtenir un rapport signal/bruit optimal, même dans des conditions d’utilisation difficiles).

Le produit mesuré est illuminé avec une lampe halogène spécialement développée.
La réflexion diffuse résultante (proportionnelle aux valeurs des constituants) est transmise par la fibre optique au spectromètre. Ce dernier divise le spectre en 256 points. Grâce à la division des spectres, le logiciel détermine alors la longueur d’onde optimale pour chaque constituant.

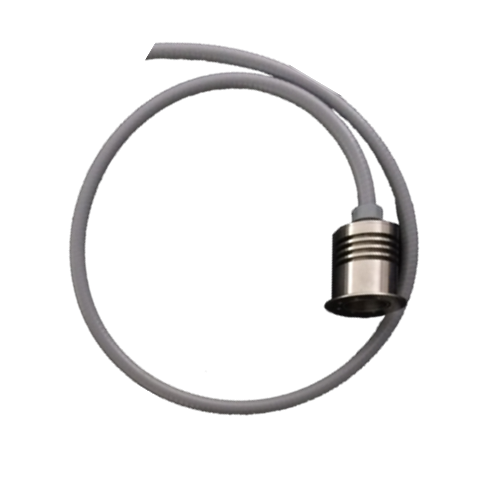

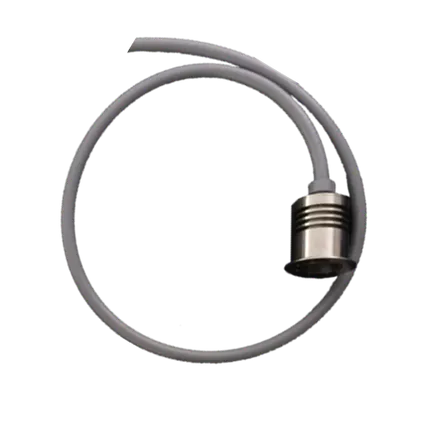

Données techniques du capteur :

Boîtier : Acier inoxydable
Dimensions (HxD) : 82 x Ø 65 mm
Poids : Environ 300 g
Indice de protection : IP66 / NEMA 4
Température produit : < 100°C
Connexion : Via fibre optique

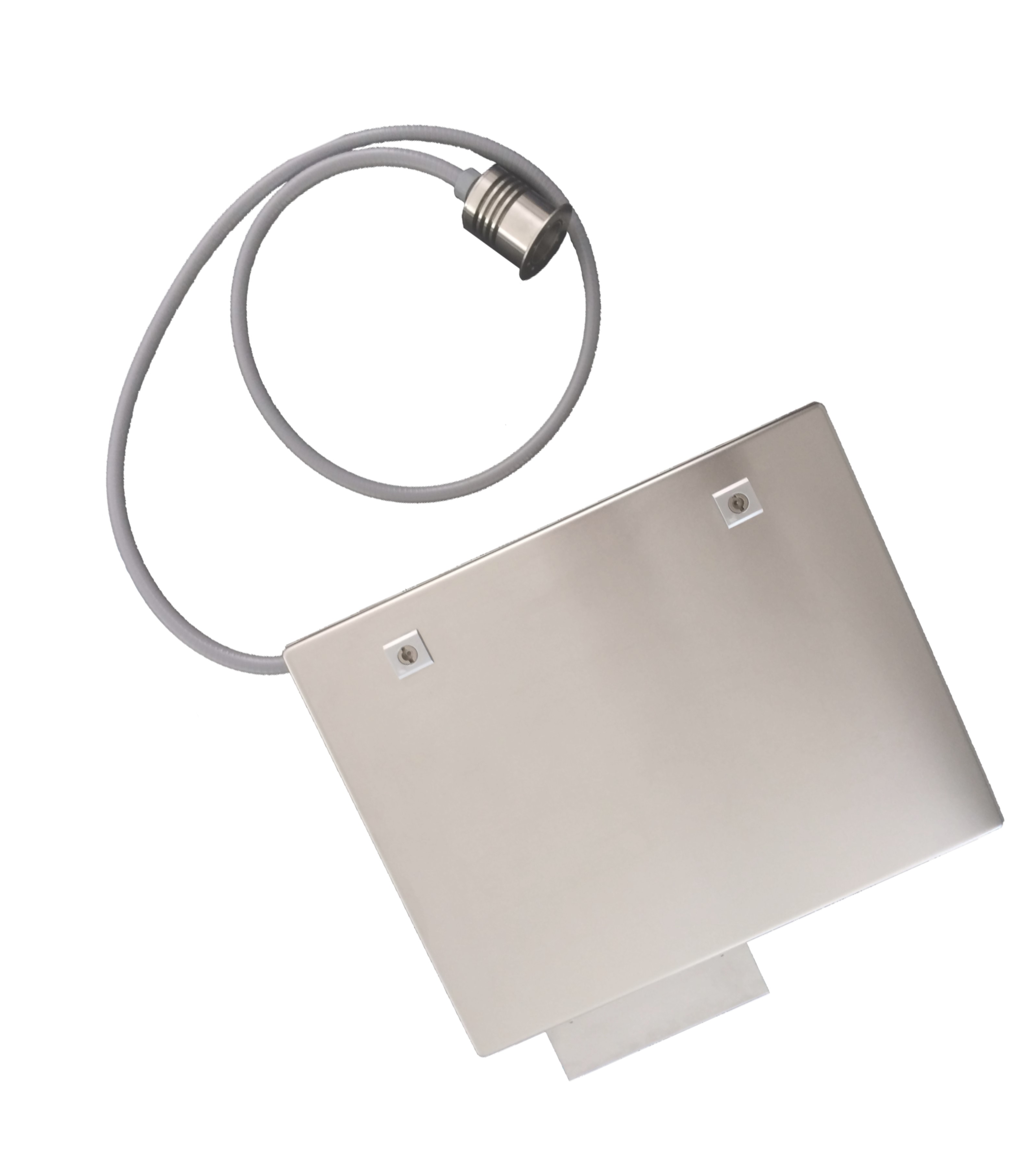

Données techniques de l’unité d’évaluation :

Boîtier : Acier inoxydable
Dimensions (HxLxP) : 499 x 400 x 212 mm
Poids : Environ 21 kg
Indice de protection : IP66 / NEMA 4
Alimentation : 85-265 V/AC, en option 24V
6 Sorties analogiques : 0/4-20mA / isolées 1500V
Interface PC : RS 232 ou RS 485
PROFI-BUS-DP : En option
Entrée numérique : Ext. Start / Stop
Utilisation : Clavier à 6 touches intégrées
Affichage: LCD 2x24 caractères, rétroéclairage LED
Température ambiante: -20°C à +40°C

Conformité CE :

Le HK4 est conforme CE selon les directives suivantes :
- CEM 2014/30/UE:
- Normes EN 61000-6-2
- Normes EN 61000-6-4
Basse tension 2014/35/UE
RoHS 2011/65/UE
